Изношенные поршневые кольца:определение прорывных колец и пошаговое руководство по замене

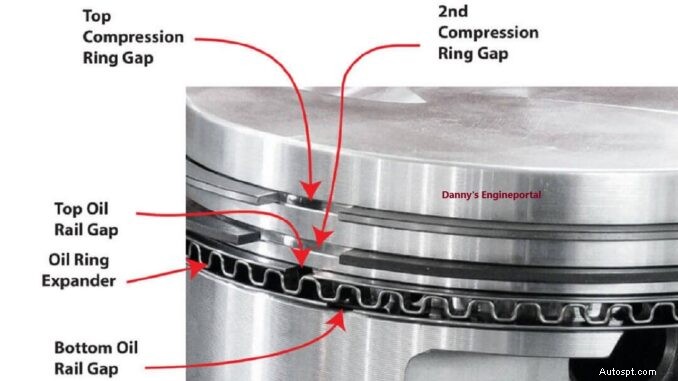

Поршневые кольца на поршне

Каковы первые признаки изношенных поршневых колец?

Наиболее распространенным показателем внутреннего износа двигателя является прорыв двигателя. .

Это происходит, когда уплотнение между поршнем и стенкой цилиндра выходит из строя. Если вы заметили клубы синего дыма, значит, в вашем двигателе горит масло — скорее всего, виноваты поршневые кольца.

По мере прогрева двигателя износ поршневых колец расшириться и начать прилегать к стенкам цилиндра. Это уменьшает количество масла, проходящего мимо колец; однако по мере износа синий дым станет постоянным.

Признаки изношенных поршневых колец:на что обратить внимание

Когда поршневые кольца изнашиваются, они теряют способность герметизировать камеру сгорания. Из-за прорыва масла масло попадает в камеру сгорания. При этом выхлопные газы выходят в картер.

Таблица быстрой диагностики

Симптомы Что это значит Приоритет Синий дым Масло горит в камере сгорания.Высокое. Нефть пахнет газом Прорыв газа загрязняет запасы масла.Критически. Низкое сжатие Давление выходит за кольца.Высокое. Загрязненные пробки Масло «подтекает» в зону искры.Средняя

Синий дым от выхлопных газов

Классический синий дым часто исчезает по мере прогрева двигателя, но постоянный дым указывает на сильный износ колец.

• Дым при холодном запуске: Вы можете заметить синий дым только при первом запуске двигателя. Это происходит потому, что поршни и кольца еще не расширились и не уплотнили стенки цилиндров.
• Постоянный дым: По мере увеличения износа зазоры становятся слишком большими, чтобы их можно было устранить тепловым расширением. Если вы видите синий дым на холостом ходу или при ускорении, скорее всего, кольца прошли точку невозврата. Итак, у вас изношены поршневые кольца.

Помимо дыма, вы можете заметить, что постоянно доливаете масло. между изменениями. Изношенные кольца пропускают масло и сгорают в камере сгорания. Это не просто снижает уровень масла; это приводит к накоплению нагара на клапанах и головках цилиндров.

Имейте в виду, что выбросы нефти не просто поднимают нефть; он перемещает продукты сгорания вниз в масляный поддон (картер).

• Химическое загрязнение: Топливо и побочные продукты сгорания смешиваются с моторным маслом.
  Потеря смазки: Эти химикаты снижают вязкость масла. , разрушая его способность охлаждать и смазывать.
• Повреждение подшипника. Если масло выглядит необычно жидким или пахнет бензином, немедленно замените его, чтобы предотвратить катастрофический выход из строя подшипника. Потому что у тебя изношены поршневые кольца.

Значительная потеря мощности

Когда сжатие выходит в картер вместо того, чтобы толкать поршень вниз, ваш двигатель теряет свою «мощность». Это часто приводит к:

• Загрязненные свечи зажигания: Покрытие свечей маслом препятствует образованию чистой искры.
• Неровный холостой ход: Двигатель может спотыкаться или трястись из-за неравномерного сжатия в цилиндрах.

Как подтвердить проблему

Прежде чем разбирать двигатель, выполните следующие два теста:

• Испытание на сухое сжатие: Измеряет давление, которое выдерживает каждый цилиндр.
• Испытание на сжатие в мокром состоянии: Добавьте столовую ложку масла в цилиндр и повторите проверку. Если PSI скачет, скорее всего, виноваты изношенные поршневые кольца. Масло временно закрыло разрыв.

Понимание конфигурации поршневых колец

В большинстве современных двигателей используется конструкция с тремя кольцами для поддержания производительности и снижения выбросов.

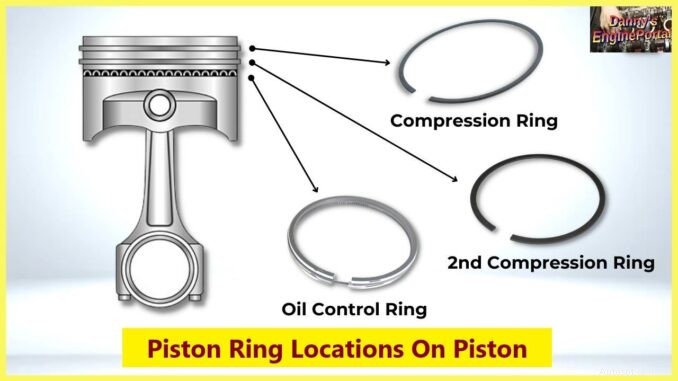

Расположение поршневых колец

1. Компрессионные кольца (верхние кольца)

Эти кольца, расположенные в верхних канавках, герметизируют давление сгорания. Они также передают тепло стенкам цилиндра.

2. Промежуточные кольца (вторые кольца)

Они помогают верхнему кольцу герметизировать газы, одновременно «срезая» слой масла, оставшийся на стенке цилиндра. Благодаря этому он не попадает в камеру сгорания.

3. Маслосъемные/съемные кольца

Эти кольца регулируют количество смазочного масла на стенках цилиндра. Они распределяют его равномерно, не допуская попадания в зону горения.

Совет профессионала: Современные двигатели имеют невероятно малые зазоры (0,001 дюйма или меньше). Использование противозадирных покрытий на основе молибдена на юбках поршней помогает сохранить эти допуски и уменьшает «качание поршня».

Как установить поршневые кольца:пошаговое руководство

Выполните следующие важные шаги, чтобы обеспечить идеальную герметизацию.

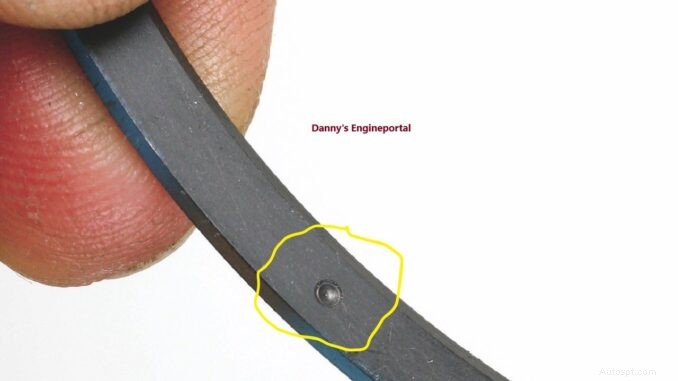

1. Определить маркировку поршневых колец

Для начала вы должны проверить наличие ориентировочных меток перед установкой колец. Фактически, установка кольца в перевернутом положении может удвоить расход масла в двигателе. И напоминают изношенные поршневые кольца.

Всегда проверяйте отметку «TOP»; установка их в перевернутом положении может удвоить расход масла.

• Однако, если точки нет, проверьте внутренний диаметр на наличие фаски. Обычно этот скос также должен быть направлен вверх.
• Альтернативно, если на наружном диаметре имеется канавка и нет других отметок. Затем вам следует установить кольцо канавкой вниз, к нижней части поршня.

2. Измерьте торцевой зазор поршневого кольца

Имейте в виду, никогда не предполагайте, что новые кольца готовы к установке. Вместо этого вы должны проверить торцевой зазор внутри самого отверстия цилиндра.

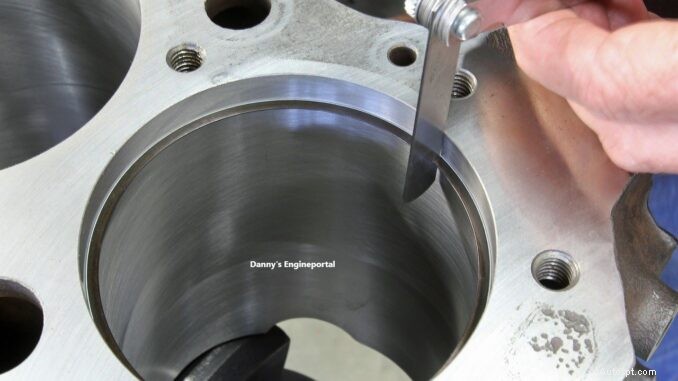

Измерение зазора поршневых колец в цилиндре

• Сначала измерьте зазор вверху и внизу цилиндра.
• Из-за возможного износа цилиндра зазор всегда следует устанавливать по низу (самому узкому месту).
• Также избегайте размещения кольцевых зазоров непосредственно над отверстиями поршневого пальца, чтобы предотвратить потерю давления.
• При необходимости вы можете подогнать кольца напильником для получения идеального зазора.

3. Используйте правильные инструменты

Как только ваши измерения будут подтверждены, пришло время надеть кольца. Никогда не используйте спираль кольца на поршень вручную. Это может привести к необратимой деформации металла и разрушению уплотнения.

• Вместо этого всегда используйте профессиональный инструмент для расширителя поршневых колец.

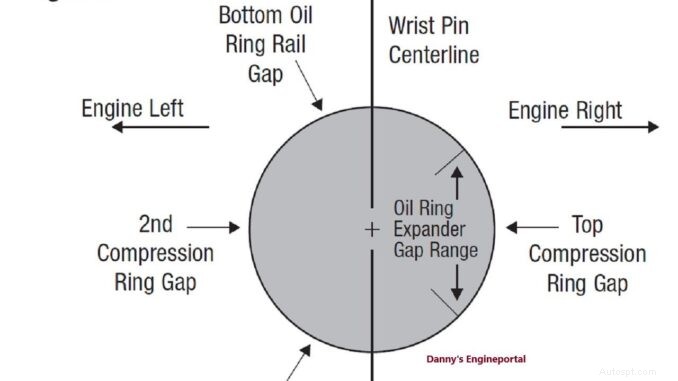

• Кроме того, вы должны расположить торцевые зазоры колец на расстоянии 180 градусов друг от друга. Тем самым вы создаете «лабиринтный» путь, который значительно уменьшает количество картерных газов.

Размещение зазоров в шахматном порядке создает «лабиринтное» уплотнение, которое удерживает давление сгорания там, где оно должно быть.

4. Проверьте посадку кольца в канавку

Наконец, еще раз проверьте установку. Например, никогда не устанавливайте кольца с мелкими канавками на поршни с глубокими канавками, иначе они, скорее всего, выскочат. И наоборот, кольца с глубокими канавками на неглубоких поршнях опускаются до дна и заклинивают.

• В заключение отметим, что самым важным финальным шагом является «Финальная очистка». После завершения хонингования промойте цилиндры горячей мыльной водой. Правильная установка избавит вас от большого расхода масла. Это также предотвращает дорогостоящее повреждение подшипников в дальнейшем.

Вывод:не игнорируйте признаки изношенных поршневых колец

Поршневые кольца — это небольшие детали, выполняющие огромную работу. От герметизации продуктов сгорания до охлаждения поршня, их состояние определяет срок службы вашего двигателя. Независимо от того, диагностируете ли вы синий выхлопной дым или при подготовке к высокопроизводительному восстановлению точность имеет решающее значение.

Помните:

• Всегда измерьте зазоры в нижней части отверстия.
• Чистота превыше всего после хонингования промойте цилиндры горячей мыльной водой!

Если вы подтвердили потерю компрессии в ходе теста на влажную компрессию , пора тянуть поршни. Потратив время на правильную установку колец сегодня, вы избавите себя от «жажды масла». И дорогостоящее повреждение подшипников завтра.

Часто задаваемые вопросы (FAQ)

В:Можно ли просто заменить поршневые кольца, не растачивая цилиндры?
А: Да, но только если конус цилиндра остается в пределах спецификации (обычно от 0,003 до 0,005 дюйма) и стенки правильно отточены. Если цилиндр слишком «некруглый», новые кольца никогда не сядут правильно.

Вопрос:Сколько времени потребуется, чтобы новые поршневые кольца встали на место?
А: Большинство современных колец расположены в пределах первых 20–50 миль. вождения. Использование высококачественного масла для обкатки и изменение частоты вращения двигателя в этот период имеет важное значение для долговечности уплотнения. (избегая постоянной скорости на шоссе)

Вопрос:Что произойдет, если я установлю поршневое кольцо в перевернутом положении?
А: Перевернутое кольцо действует как насос, втягивая масло в. камеру сгорания, а не соскребать ее. Это может привести к большому расходу масла, загрязнению свечей зажигания и синему «дыму» выхлопных газов сразу после ремонта.

В:Почему после хонингования нужно мыть цилиндры мыльной водой?
А: При хонинговании внутри штриховки цилиндра остаются микроскопические частицы песка и металлический мусор. Растворители и средства для мытья деталей часто не могут удалить этот материал. Поэтому горячая мыльная вода необходима для предотвращения преждевременного износа колец.
