Найти подходящий разъем стало проще, чем когда-либо, благодаря стандартизации зарядной сети Великобритании. Но если вы новичок в электромобилях или переходите с другой модели, наше руководство поможет вам понять, какой разъем для зарядки использует ваш электромобиль, чтобы вы знали, какие зарядные устройства для электромобилей совместимы.
В этом руководстве мы объясняем различные типы разъемов для автомобильных зарядных устройств в Великобритании и за ее пределами – от типа 2 до CCS и CHAdeMO. Собираетесь ли вы заряжать электромобиль дома или в общественной сети, мы поможем вам с уверенностью заряжать свой электромобиль, где бы вы ни находились.

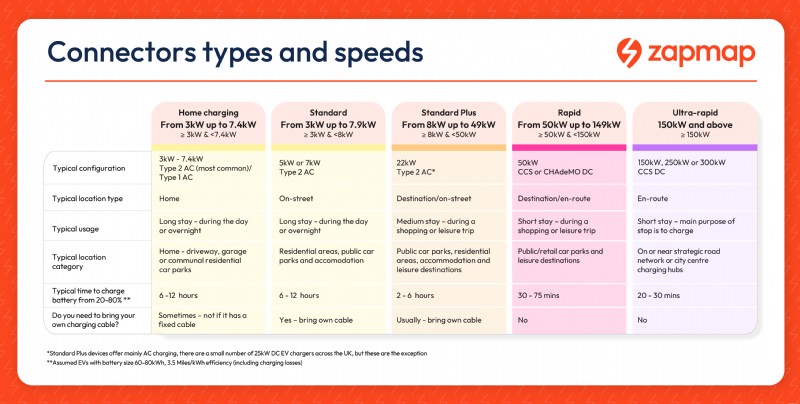

Разъем для зарядки – это розетка или вилка, с помощью которой зарядные устройства для электромобилей подключаются к автомобилям. Он является частью инфраструктуры электромобилей, как показано на изображении ниже.
Для более подробного изучения инфраструктуры зарядки электромобилей ознакомьтесь с нашим руководством по количеству зарядных устройств для электромобилей и пояснениям по диапазонам мощности.
У электромобилей есть два способа зарядки аккумулятора:зарядка переменным током, где наиболее распространенным разъемом является тип 2, и зарядка постоянным током, где основным типом разъема является CCS, при этом некоторые устаревшие модели используют CHAdeMO.
Зарядка переменным током (переменный ток) преобразует энергию с помощью встроенного зарядного устройства, что идеально подходит для более медленной зарядки в ночное время или в пункте назначения, а зарядка постоянным током (прямая зарядка), которая подается непосредственно в систему автомобиля, идеально подходит, когда водителям требуется более быстрая зарядка.
Разъемы типа 1 (J-штекер) используются для зарядки переменным током некоторых старых электромобилей, особенно старых моделей Nissan Leaf. Они имеют пятиконтактный разъем и поддерживают зарядку переменным током мощностью до 7,4 кВт. Этим моделям потребуется кабель типа 1–2 для доступа к общедоступной сети переменного тока.
Разъемы типа 2 (Mennekes) являются стандартом для электромобилей в Великобритании (и Европе) для зарядки от сети переменного тока дома и в общественных местах. Они имеют семиконтактный разъем и обычно поддерживают уровни мощности от 3,7 до 7,4 кВт для зарядки дома, на рабочем месте и на улице, но также могут поддерживать более высокие уровни мощности с трехфазной мощностью 22 кВт или, реже, 43 кВт для улучшенной зарядки. Для большинства современных электромобилей требуется кабель типа 2–типа 2.
Разъемы CCS (комбинированная система зарядки) являются стандартом быстрой зарядки постоянным током в Великобритании и Европе. Они похожи на разъем типа 2, но имеют два дополнительных контакта постоянного тока. Они поддерживают быструю и сверхбыструю зарядку с уровнем мощности от 25 кВт до 400 кВт+.
Соединители CHAdeMO в основном используются для быстрой зарядки постоянным током на старых моделях Nissan Leaf. Они поддерживают быструю и сверхбыструю зарядку с уровнями мощности от 25 до 400 кВт, хотя наиболее распространенной является мощность 50 кВт, а в Великобритании мало зарядных устройств CHAdeMO мощностью более 100 кВт.
Разъемы Tesla Type 2 используются для зарядки как переменным, так и постоянным током на старых автомобилях Model S и Model X. Хотя они имеют ту же физическую форму, что и стандартный разъем типа 2, версия Tesla модифицирована, чтобы обеспечить возможность зарядки постоянного тока высокой мощности с помощью Tesla Supercharger. Они поддерживают зарядку переменным током дома или в пунктах назначения мощностью до 11 кВт или 22 кВт, а также наддув постоянного тока до 150 кВт. Для подключения к домашним и общественным зарядным устройствам переменного тока Tesla требуется кабель типа 2–типа 2. В Tesla Supercharger используются привязанные зарядные кабели для электромобилей для зарядки постоянным током, поэтому дополнительный кабель для электромобилей не требуется.
Соединители Commando используются для зарядки тяжелых электромобилей переменного тока. Их часто можно встретить в кемпингах, пристанях для яхт и мастерских. Они рассчитаны на работу с высоким током в течение длительного времени, более безопасно и надежно, чем стандартная 3-контактная вилка. Разъемы Commando иногда используются водителями электромобилей в качестве экономичной альтернативы стационарной настенной коробке для зарядки дома. Для использования этого метода требуется портативный зарядный кабель для электромобилей типа 2 — Commando с 5-контактным разъемом Commando на одном конце и автомобильным разъемом типа 2 на другом.
3-контактные разъемы используются для «капельная зарядка» через стандартную бытовую розетку Великобритании. Они поддерживают зарядку переменным током на уровне мощности около 2,3 кВт, а полная зарядка большой аккумуляторной батареи электромобиля может занять более 24 часов. Для использования этого метода необходим портативный зарядный кабель со стандартным британским 3-контактным разъемом на одном конце и совместимым разъемом для вашего электромобиля (обычно типа 2 или типа 1) на другом. Зарядка с помощью 3-контактной вилки, хотя иногда и может быть полезна, не рекомендуется, поскольку она медленная и создает угрозу безопасности из-за перегрева розетки или постоянного потребления высокого тока.
Домашние зарядные устройства обычно имеют розетки типа 2, хотя некоторые имеют розетки типа 1 и поддерживают уровни мощности до 7,4 кВт, поскольку большинство домов имеют однофазное питание.
Домашние зарядные устройства могут быть либо привязанными, когда кабель постоянно подключен к зарядному устройству, либо непривязанными, когда водитель использует собственный кабель.
Если домашнее зарядное устройство не подключено, кабель должен иметь правильный разъем на каждом конце. Обычно это тип 2 для подключения к входу домашнего зарядного устройства и тип 2 для подключения к входу электромобиля. В некоторых случаях это будет тип 1–2. Правильный кабель будет предоставлен при покупке автомобиля.
Общественные зарядные устройства переменного тока (стандартные и стандартные плюс) обычно имеют разъемы типа 2, который является стандартом для Великобритании, предоставляемая мощность составляет от 3 до 7 кВт и от 8 до 49 кВт соответственно.
Большинство из этих устройств не привязаны к сети, поэтому для подключения вам понадобится собственный зарядный кабель.
В большинстве случаев это кабель типа 2–2, хотя для некоторых старых автомобилей может потребоваться кабель типа 1–2.
Общественные зарядные устройства постоянного тока (быстрые и сверхбыстрые) оснащены разъемом CCS, который является универсальным стандартом почти для всех новых электромобилей в Великобритании и Европе и обычно обеспечивает мощность от 50–149 кВт до 150 кВт+ соответственно.
Некоторые устройства также оснащены разъемом CHAdeMO для совместимых моделей.
Для быстрой и сверхбыстрой публичной зарядки вы обнаружите, что зарядные устройства привязаны, то есть кабель постоянно прикреплен к устройству. Поскольку вы не можете использовать собственный кабель для этих мощных зарядных устройств, вы должны убедиться, что разъем устройства совместим с гнездом зарядного устройства вашего автомобиля.
Чтобы понять, сколько времени потребуется для зарядки вашего электромобиля дома или в сети общего пользования, ознакомьтесь с нашей статьей Сколько времени занимает зарядка электромобиля? гид.
Добавление вашей модели электромобиля в вашу учетную запись Zapmap означает, что совместимые разъемы для вашего электромобиля будут показаны автоматически. Для этого откройте меню учетной записи и перейдите в раздел «Ваши модели электромобилей». Нажмите «Добавить модель электромобиля», выберите марку и модель, затем нажмите «Обновить».
Вы можете использовать приложение Zapmap для фильтрации по типу разъема, гарантируя, что вы увидите только зарядные устройства, совместимые с вашим автомобилем.
Вы также можете использовать фильтры Zapmap, такие как «Цена за кВт» и «Номинальная мощность», с помощью наших простых в использовании ползунков, чтобы еще больше сузить поиск зарядного устройства в соответствии с вашими предпочтениями для любого типа поездки:на улице, в пути и в пункте назначения.
Для добавления более одного автомобиля в вашу учетную запись требуется подписка Zapmap Premium. Премиум-подписчики также получают неограниченное сохранение маршрутов, совместимость с автомобилем через CarPlay или Android Auto, скидку 5 % на стоимость зарядки при оплате через приложение или с помощью платежной карты Zapmap и множество других расширенных возможностей фильтрации.
