В наши дни двигатели представляют собой сложную механически и технологически сложную вещь.
Хотя это может усложнить жизнь обычного механика, преимущества намного перевешивают недостатки. Новые технологии означают, что современные двигатели намного превосходят двигатели прошлых десятилетий по выходной мощности, надежности, выбросам углекислого газа и топливной эффективности.
В этом руководстве я рассмотрю систему изменения фаз газораспределения (обычно сокращенную до VVT) и связанный с ней OCV (клапан управления маслом), чтобы вы могли получить полное представление о симптомах и стоимости замены.
Однако в эту область внесли свой вклад и многие другие системы, такие как рециркуляция выхлопных газов (EGR) и усовершенствованные системы впрыска топлива.
Клапан регулировки масла напрямую влияет на фазы газораспределения. В свою очередь, это меняет работу движка.
Если вы видите или чувствуете какие-либо симптомы неисправности масляного регулирующего клапана (также известного как соленоид VVT), вам следует отвезти автомобиль к местному механику, чтобы узнать стоимость замены. Возможно, потребуется комплексная диагностика.
Поехали!
Прежде чем изучать систему изменения фаз газораспределения и то, как ее регулирует масляный регулирующий клапан, важно понять, как работает двигатель. Базовый обзор смотрите в видео выше.
Базовый двигатель содержит четыре цилиндра и известен как «прямая» или «прямая» модель. В частности, этот тип обычно называется Inline-4 или I4.
Внутри каждого цилиндра находится поршень. В двигателе Inline-4 поршни движутся вверх и вниз («взаимно») внутри цилиндров парами, хотя каждый выполняет свою функцию.

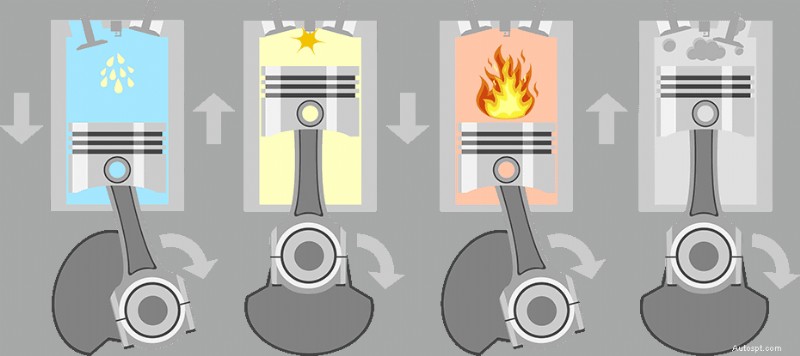

Поршни проходят четыре фазы или такта:впуск, сжатие, мощность (или «сгорание») и выпуск. Неофициально их называют всасыванием, сжатием, взрывом и вытеснением.
Во время такта впуска клапан (опять же, при использовании самой простой доступной модели двигателя) открывается, пропуская воздушно-топливную смесь в цилиндр. Поршень находится в нижней точке своего цикла или вблизи нее, известной как нижняя мертвая точка – НМТ.
Затем клапан закрывается, когда поршень поднимается, сжимая смесь в небольшое пространство между головкой поршня и верхней частью цилиндра. Затем срабатывает свеча зажигания, воспламеняя смесь воздуха и топлива и с силой толкая поршень вниз.
Теперь, когда поршень вернулся в НМТ, сгоревшие газы должны куда-то деваться. Выхлоп Таким образом, клапан открывается, выбрасывая их, когда поршень движется обратно вверх.
Поршни прикреплены к коленчатому валу с помощью шатунов (сокращение от «шатуны»). Они преобразуют возвратно-поступательное движение во вращательную энергию, которая приводит в движение колеса и приводные шкивы для работы дополнительных механизмов двигателя.
Шкив распределительного вала — одна из самых важных частей, связанных с коленчатым валом. Они соединены ремнем или цепью ГРМ, с которыми вы, возможно, уже сталкивались. Распределительный вал вращается, и его кулачки прижимаются к клапанам, открывая и закрывая их.
Клапаны должны открываться и закрываться в нужное время, чтобы соответствовать последовательности. Например, если бы выпускной клапан открылся во время такта сжатия, несгоревшая топливовоздушная смесь просто исчезла бы прямо в выхлопе. Свеча зажигания не сможет воспламениться, и, следовательно, в цилиндре возникнут пропуски зажигания.
Кулачки на распредвале делают этот сценарий крайне маловероятным. Однако со временем кулачок или клапаны всегда могут сломаться или ослабнуть.
Изменение фаз газораспределения означает, что можно изменить следующее:
При необходимости каждый из них может оптимизировать отдельный ход поршня с целью повышения мощности, топливной экономичности или снижения выбросов в окружающую среду в зависимости от дорожных условий.
Существует бесчисленное множество способов проектирования, изготовления и реализации регулируемых фаз газораспределения. Он имеет множество разных названий. General Motors, Chrysler, Volkswagen, Toyota и Suzuki (включая их дочерние компании) являются одними из наиболее известных игроков, использующих конкретный термин «VVT» в своих моделях. Другие примеры включают Honda «VTEC», а также Peugeot, Citroen и BMW «VTi».
Масляный регулирующий клапан, также известный как соленоид OCV или VVT, является частью системы изменения фаз газораспределения. Он подключается к основному жгуту проводов автомобиля и должен находиться где-то в верхней части двигателя. Полезно использовать Интернет или руководство для конкретного автомобиля, чтобы найти его для вашего конкретного автомобиля.
Масляный регулирующий клапан приводится в действие давлением масла и регулирует систему VVT. Он либо опережает, либо запаздывает (раньше или позже соответственно) фаз газораспределения. Усовершенствованная синхронизация идеальна на низких оборотах, тогда как отложенная синхронизация дает двигателю больше мощности на высоких оборотах.

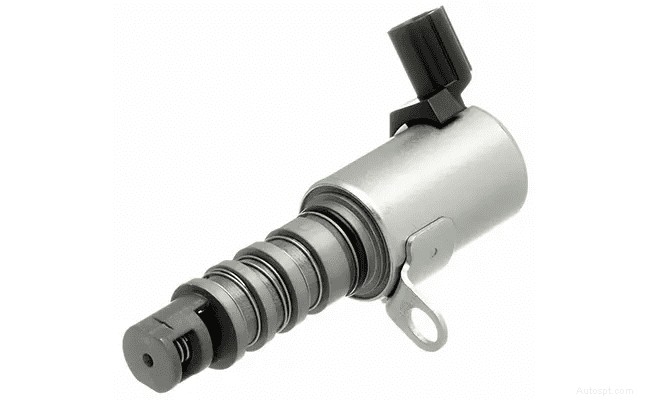

На фотографиях или видео OCV вы заметите, что на одной стороне есть три прорези (так называемые порты), а на другой — две. Давление масла попадает в средний порт на стороне с тремя, а соленоид с электронным управлением не позволяет ему двигаться дальше.
Затем соленоид меняет положение в зависимости от сигналов ЭБУ. Двигаясь, он направляет поток масла через любой из четырех дополнительных каналов. Два оставшихся порта сбоку от трёх — это просто стоки. Два других ведут его к системе VVT.
Масляный клапан VVT обычно срабатывает, когда двигатель находится под значительной нагрузкой. То есть ему приходится больше работать для выполнения своих обычных задач. Примерами этого могут быть резкое ускорение, езда в гору, буксировка прицепа или перенос значительного дополнительного веса.
Если масляный регулирующий клапан перестанет работать, ваш автомобиль не будет работать правильно. Вы заметите некоторые, если не все, симптомы, перечисленные здесь.
Двигатель перестает работать должным образом, поскольку клапаны всегда открываются в одну и ту же точку. По сути, они оптимизированы для определенного диапазона оборотов из-за неисправного соленоида VVT, и поэтому в остальное время они испытывают трудности.
Когда соленоид клапана управления маслом не работает, на приборной панели загорится индикатор Check Engine, поскольку ЭБУ быстро это заметит.
Когда вы или механик подключаете считыватель кодов OBD II, может появиться любой из следующих кодов:
Эти коды сохраняются, и их потребуется удалить, как только проблема будет выявлена и решена.
Неисправный масляный регулирующий клапан вызывает неравномерность холостого хода из-за неисправности соленоида. Таким образом, он либо слишком сильно изменяет фазы газораспределения, когда этого не следует, либо вообще не изменяет время, когда это необходимо.
OCV будет работать на холостом ходу, оптимизируя работу двигателя на высоких оборотах. Поскольку вы работаете на минимально возможных оборотах, это контрпродуктивно и приводит к сбоям или остановке двигателя.
Какими бы ни были точные детали, синхронизация распределительного вала не будет идеальной, что приведет к неровным холостым ходам и/или неустойчивому набору оборотов.
Поскольку система VVT оптимизирует синхронизацию распределительного вала, производительность ухудшится. Вы особенно заметите это в сложных ситуациях, таких как резкое ускорение или движение в гору. Машине также может быть трудно поддерживать высокую скорость.
Если распределительный вал OCV перестанет функционировать, двигатель просто не сможет выдавать столько мощности, сколько обычно.
Одним из многочисленных преимуществ, которые обеспечивает VVT, является уменьшенный расход бензина. Двигатель можно постоянно регулировать, чтобы обеспечить минимальный расход топлива. Таким образом, ваш резервуар прослужит дольше.
Когда клапан управления маслом VVT перестает работать, возможно, соленоид застрял в открытом положении. Таким образом, фазы газораспределения невозможно изменить для повышения топливной экономичности.
Если вы водите новый автомобиль, скорее всего, на приборной панели перед вами будет отображаться средний расход миль на галлон. Если нет, вы можете просто заметить, что направляетесь на заправку чаще, чем раньше. Оба указывают на плохую экономию топлива, а основной проблемой вполне может быть неисправный соленоид OCV.
Чаще всего OCV выходит из строя из-за некачественного или несвежего масла. Масло образует осадок — густое липкое вещество, которое закупоривает каналы и мешает работе двигателя. Также может возникнуть электрическая неисправность.
Если масляный регулирующий клапан перестает работать, сначала попробуйте его почистить. . Это может решить проблему. Если нет, вам понадобится новая деталь .
Сама деталь обычно стоит не намного больше 50 долларов для типичных американских автомобилей. Премиальных брендов могло бы быть больше. Отнесите свой автомобиль к механику. Вы, вероятно, заплатите за час или два по ставкам за рабочую силу, что составит где-то от 100 до 150 долларов (или около того). Каждый магазин взимает свои расценки, поэтому не бойтесь получить несколько разных предложений.
Клапан управления маслом/соленоид VVT расположен где-то рядом с верхней частью блока цилиндров. Каждый производитель изготавливает свои двигатели по-своему, поэтому OCV может быть расположен практически где угодно. Чтобы найти его, обратитесь к руководству по вашему автомобилю (или просто выполните быстрый поиск в Интернете).
Идеальный способ предотвратить выход из строя OCV — регулярно замените масло фильтруйте и используйте высококачественные моторные масла (полностью синтетические) .
Технически да, ездить с неисправным маслораспределителем можно. Однако это будет наносить все больше и больше вреда вашему двигателю. В конечном итоге вы получите значительно больший ущерб, который может включать в себя:
Вкратце? Да, вы можете ездить с неисправным соленоидом контроля масла, но в этом случае вам следует ехать только прямо в мастерскую, где его починят.
