Динь, динь, динь… мы все слышали звуки напоминания о ремнях безопасности в автомобиле.
Это лишь одна из многих автомобильных функций, работа которых зависит от датчиков. Датчики также находятся под капотом, помогая системам управления двигателем, а также тормозами, шинами и т. д., обеспечивая правильную работу всего.
Сколько датчиков всего в автомобиле? Типичный автомобиль имеет примерно от 60 до 100 датчиков, от 15 до 30 из которых являются датчиками управления двигателем. Специальные модели или роскошные автомобили с большим количеством функций безопасности и удобства могут иметь даже более 200 датчиков.
В приведенном ниже списке автомобильных датчиков подробно описаны 15 наиболее распространенных типов датчиков, встречающихся в современных автомобилях, а также указано, что они делают, где расположены и какие признаки указывают на неисправность.
Теперь я начну со всех автомобильных датчиков.

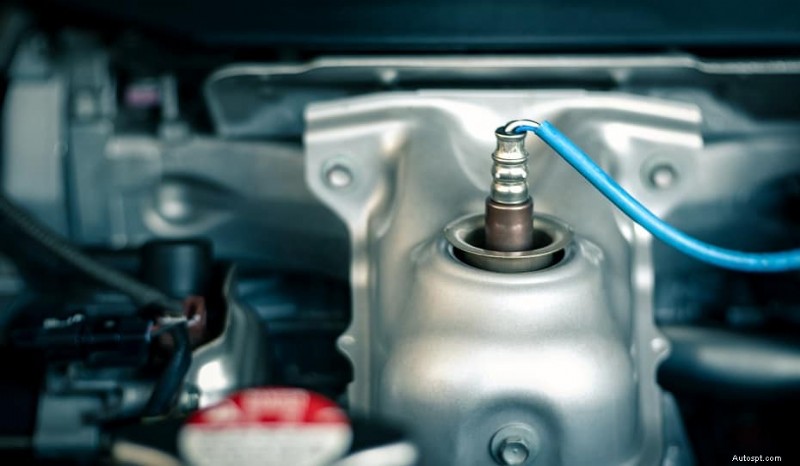

Проще говоря, датчики кислорода (также известные как датчики O2) контролируют количество кислорода в выхлопных газах до и после его выхода из выхлопной трубы. Эти данные затем передаются в электронный блок управления (ЭБУ) автомобиля, который регулирует соотношение воздух/топливо, чтобы двигатель работал эффективно и результативно.
Большинство современных автомобилей имеют два датчика кислорода на выхлопную трубу, то есть в однотрубных системах их два, а в моделях с двойным выхлопом их как минимум четыре.
Где расположены датчики кислорода? Обычно в каждой выхлопной трубе перед каталитическим нейтрализатором установлен один датчик O2 для измерения поступающего воздуха, а другой — выходящего после него.
При выходе из строя датчика кислорода наиболее типичным симптомом является снижение экономии топлива на целых 20%. Другие признаки, на которые следует обратить внимание, включают темный дым из выхлопной трубы, серный запах, колебания/помпавания двигателя и многое другое.
У вас все еще есть вопросы о датчиках кислорода вашего автомобиля? Ознакомьтесь с нашим подробным руководством здесь.

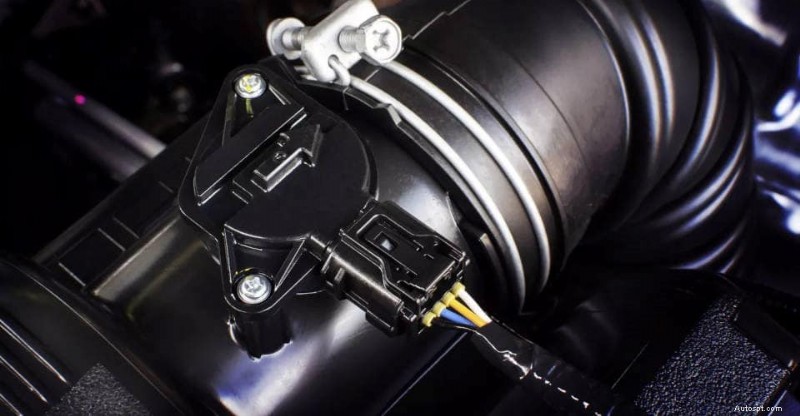

Датчик массового расхода воздуха (или датчик массового расхода воздуха) является важной частью системы впрыска топлива автомобиля и измеряет объем воздуха, поступающего во впускной коллектор. Показания этого датчика двигателя отправляются в ЭБУ, чтобы определить количество топлива, необходимое для оптимального сгорания двигателя.
Где находится датчик массового расхода воздуха? Датчик массового расхода воздуха обычно находится с левой стороны моторного отсека, между воздушным фильтром автомобиля и впускным коллектором.
Что произойдет, если датчик массового расхода воздуха выйдет из строя? В камеру сгорания будет поступать слишком много или слишком мало топлива, что приведет к снижению производительности. Если двигатель не запускается, вскоре после этого глохнет или глохнет при ускорении, возможно, неисправен датчик массового расхода воздуха.
Нехватка моторного масла может привести к чрезвычайно дорогостоящим проблемам, таким как взрыв прокладки головки блока цилиндров или заклинивание двигателя. К счастью, большинство современных автомобилей имеют датчик уровня моторного масла, который предупреждает водителя через приборную панель, когда уровень падает до низкого уровня.
Где находится датчик уровня масла? Датчик уровня масла виден снизу автомобиля и обычно прикреплен сбоку к масляному поддону. Из этого датчика двигателя выходит электрический кабель.
Признаками неисправности датчика уровня масла являются ошибочные показания уровня масла (проверяются путем проверки щупа вручную) или непрерывный сигнал уровня масла на приборной панели. Также может появиться индикатор проверки двигателя, а в серьезных случаях двигатель может не запуститься.

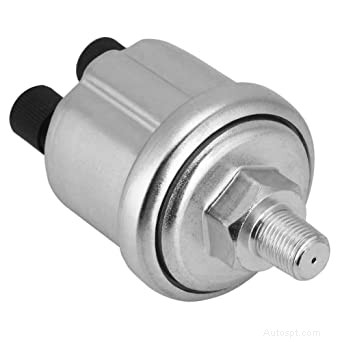

Большинство двигателей также оснащены датчиком давления масла, который предупреждает ЭБУ, отображая сигнальную лампу на приборной панели, когда давление выходит за пределы оптимального диапазона. Если давление упадет слишком сильно, части двигателя могут не получить достаточного количества масла, что увеличивает вероятность повреждения контакта металла с металлом.
Где находится датчик давления масла? В большинстве случаев датчик давления масла находится на блоке цилиндров или в блоке цилиндров возле основания головки блока цилиндров. Они ввинчиваются в один или два внешних штифта.
Как узнать, неисправен ли датчик давления моторного масла? Если на приборной панели появляется красный индикатор низкого давления при достаточном уровне масла, возможно, неисправен датчик. Возможные симптомы включают появление индикатора проверки двигателя и стук двигателя.

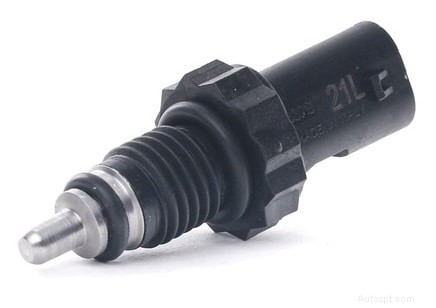

Как следует из названия, датчик температуры охлаждающей жидкости (CTS) отслеживает температуру смеси охлаждающей жидкости и антифриза в системе охлаждения двигателя. Неисправный CTS может посылать неверные сигналы в ЭБУ, что может привести к перегреву двигателя.
Где находится датчик температуры охлаждающей жидкости? Датчиков может быть два в зависимости от года выпуска, марки и модели автомобиля. В более современных автомобилях обычно есть только один, часто рядом с корпусом термостата. Более ранние модели имели еще один датчик, помогающий управлять вентилятором радиатора.
Помимо перегрева, индикатор проверки двигателя может появиться в случае неисправности датчика температуры охлаждающей жидкости. Вы также можете столкнуться с низкой топливной экономичностью и плохой работой двигателя.
Думаете, ваш датчик температуры охлаждающей жидкости неисправен? Обязательно проверьте уровень охлаждающей жидкости, чтобы убедиться, что его достаточно для двигателя. Не знаете, как это сделать? Ознакомьтесь с нашим подробным руководством по охлаждающей жидкости двигателя.
Чем дальше вы нажимаете на педаль газа автомобиля, тем шире открывается дроссельная заслонка, позволяя большему количеству воздуха попасть в карбюратор. В современных двигателях используется датчик положения дроссельной заслонки (TPS) для измерения степени открытия дроссельной заслонки и передачи данных в электронный блок управления.
Где находится датчик положения дроссельной заслонки? TPS обычно находится на шпинделе/валу дроссельной заслонки внутри корпуса дроссельной заслонки, часто между воздушным фильтром и впускным коллектором.
Если ваш автомобиль не может или с трудом разгоняется, работает на холостом ходу или глохнет, виновником может быть датчик положения дроссельной заслонки. Обязательно прочтите нашу предыдущую статью, в которой подробно рассказывается о том, что происходит, когда электронное управление дроссельной заслонкой выходит из строя.

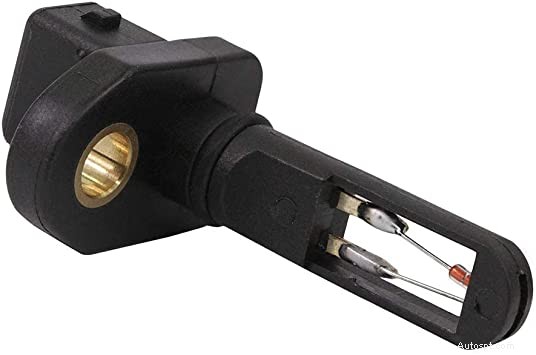

Температура наружного воздуха существенно влияет на работу автомобиля. Двигатели компенсируют это, регулируя состав топливовоздушной смеси на основе информации, отправленной датчиком температуры воздуха на впуске (IAT).
Где находится датчик температуры воздуха на впуске? Найдите IAT между воздушным фильтром и впускным коллектором, прикрепленным к впускным трубкам. В некоторых автомобилях IAT встроен в датчик массового расхода воздуха на левой стороне моторного отсека.
Симптомы неисправного датчика температуры впускного воздуха включают падение ускорения, проблемы с запуском двигателя в холодных условиях, неравномерный холостой ход, пропуски зажигания и плохую экономию топлива.

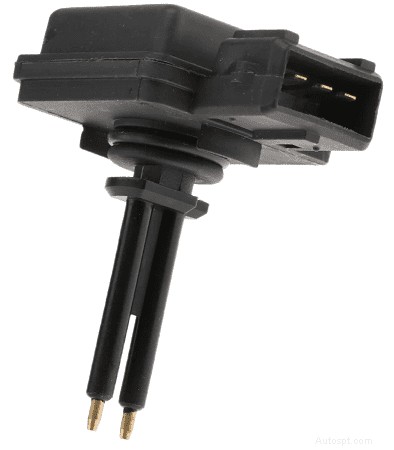

Большинство моделей оснащены датчиком уровня охлаждающей жидкости, который обеспечивает правильную смазку двигателя и его компонентов. Этот датчик информирует ЭБУ о необходимости предупредить водителя с помощью индикатора на приборной панели, если уровень антифриза упадет ниже определенного уровня.
Где находится датчик уровня охлаждающей жидкости? Этот датчик управления двигателем является частью системы охлаждения и часто расположен на радиаторе или в нижней части расширительного бачка.
Одним из наиболее распространенных симптомов неисправности датчика уровня охлаждающей жидкости является горящий индикатор уровня масла на приборной панели. Следите также за температурой двигателя, а если он станет слишком горячим, обязательно проверьте уровень охлаждающей жидкости с помощью щупа вручную.

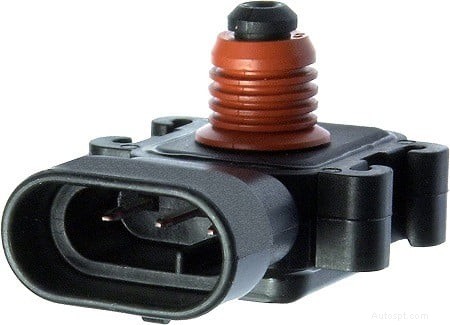

Пожалуй, самым важным заметным элементом в этом списке автомобильных датчиков является датчик абсолютного давления в коллекторе (MAP). Датчик MAP, являющийся частью электронной системы управления, передает данные о давлении в коллекторе в ЭБУ для расчета плотности воздуха и повышения производительности.
Где находится датчик абсолютного давления в коллекторе? Датчик MAP должен располагаться на впускном коллекторе, рядом с корпусом дроссельной заслонки. У моделей, оснащенных турбонагнетателем, это важное устройство двигателя обычно находится во впускном тракте перед турбонаддувом.
Наиболее очевидными признаками неисправности датчика MAP являются снижение мощности двигателя и чрезмерный расход топлива. Помпаж, колебания и остановка двигателя также указывают на неисправность датчика MAP.
Датчик давления наддува, уникальный для автомобилей с принудительной индукцией (турбо/нагнетатель), считывает величину давления между турбонаддувом и двигателем. ЭБУ использует это для регулировки топливовоздушной смеси и давления наддува в двигателе для достижения максимальной производительности.
Где находится датчик давления наддува? Найдите этот датчик двигателя во впускных трубах дроссельного механизма.
Давление наддува часто отображается на приборной панели автомобиля, и если датчик выйдет из строя и уровень упадет слишком низко, вы почувствуете снижение производительности и ускорения. Двигатель также может испытывать затруднения при запуске или работать неравномерно на холостом ходу или при ускорении.
Коленчатый вал автомобиля представляет собой вал из кованой стали или чугуна, который вращается рядом с шатунами двигателя. Коленчатый вал принимает возвратно-поступательное движение, совершаемое поршнями во время сгорания, и преобразует его во вращательное.
Распределительный вал — это стержень, который также вращается и работает синхронно с коленчатым валом, открывая и закрывая клапаны двигателя. Один или несколько датчиков записывают положения этих компонентов и отправляют их в ЭБУ.
Где находятся датчики коленвала/распредвала? Обычно датчик распределительного вала находится в головке блока цилиндров двигателя над камерой сгорания. Аналогично, коленчатый вал находится рядом с блоком двигателя или в крышке газораспределительного механизма в передней части двигателя.
Неисправный датчик положения распределительного вала или коленчатого вала может привести к катастрофе для двигателя. Один или несколько из этих датчиков могут потребовать внимания, если вы заметите проблемы во время запуска, неустойчивое ускорение, толчки под капотом или глохнет двигатель.
Чтобы поближе познакомиться с тем, как коленчатый и распределительный вал работают вместе, приводя в движение автомобиль, обязательно прочитайте наше подробное руководство о том, как работает автомобильный двигатель.

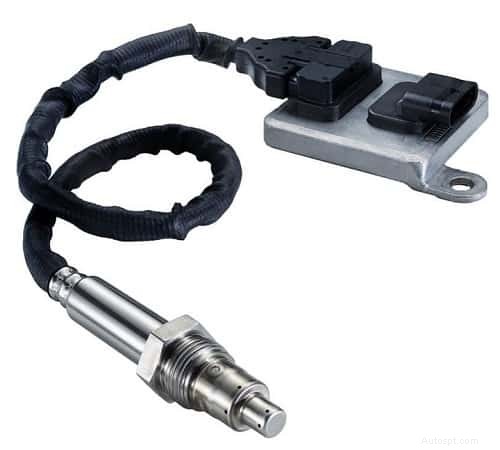

Некоторые автомобили, особенно с дизельным двигателем, также оснащены датчиком NOx для измерения вредных частиц оксида азота, выходящих из выхлопных газов. Если уровни станут слишком чрезмерными, система будет компенсировать это, сокращая выбросы.
Где находится датчик NOx? Датчики NOx крепятся к выхлопным трубам автомобиля. Найдите крышку, из которой выходит электрический провод.
Основными признаками неисправности датчика NOx являются существенное снижение расхода топлива и мощности двигателя. Ваш автомобиль также может перейти в «ограниченный режим» или даже полностью перестать работать.
Автомобили также оснащены датчиком температуры топлива для записи и передачи данных в ЭБУ. Эти данные помогают системе рассчитать, сколько топлива следует впрыскивать для поддержания оптимальных соотношений во время сгорания.
Где находится датчик температуры топлива? Этот датчик управления двигателем расположен под капотом, с правой стороны автомобиля, над бензобаком.
Снижение расхода бензина, перегрев двигателя и неустойчивые показания температуры двигателя — все это указывает на потенциально неисправный датчик температуры топлива. Также могут появиться индикатор проверки двигателя и черный дым из выхлопной системы.

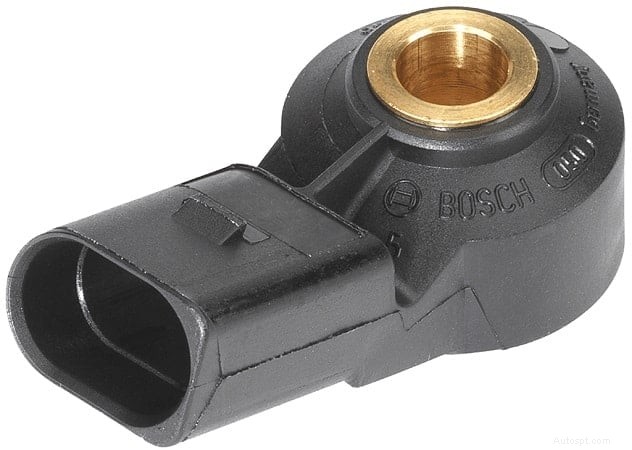

Это увлекательно! Датчик детонации отслеживает быстрые вибрации и шум блока двигателя, вызванный неравномерной детонацией. Эта информация помогает ЭБУ установить момент зажигания, защищая двигатель и повышая его производительность.
Где находится датчик детонации двигателя? Найдите этот автомобильный датчик, ввинченный в блок двигателя, головку блока цилиндров или впускной коллектор.
Что касается того, что происходит, когда датчик детонации выходит из строя, система не реагирует на проблемные вибрации двигателя, выводя все из равновесия. Распространенными признаками неисправности являются снижение мощности и топливной экономичности, а также свистящий звук из-под капота.

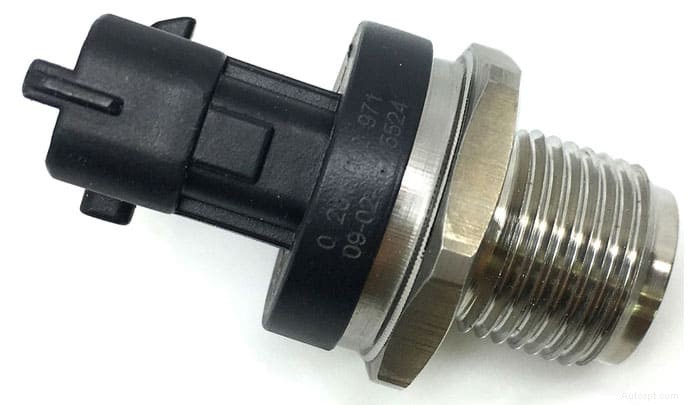

Последний пункт в нашем списке автомобильных датчиков — датчик давления топлива. Как следует из названия, этот датчик контролирует давление в топливной рампе. Блок управления двигателем использует эти измерения для оптимизации расхода топлива и обнаружения утечек в системе улавливания паров топлива.
Где находится датчик давления топлива? Внутри или сверху топливного бака, встроен в узел топливного насоса.
Автомобили с неисправным датчиком давления топлива могут не подавать достаточно топлива для поддержки двигателя, что приводит к снижению производительности и увеличению расхода бензина. Неисправный датчик давления топлива также может привести к остановке двигателя во время работы.
Датчики играют жизненно важную роль в автомобиле:они позволяют различным компонентам взаимодействовать, чтобы система могла оптимизировать выработку энергии. Они также предупреждают ЭБУ, предупреждая водителя о возможной проблеме.
Отказ датчика означает, что ЭБУ не будет получать точные показания, что нарушает баланс и приводит к дорогостоящим проблемам, если его игнорировать. Хорошая новость заключается в том, что, по моему опыту, замена датчиков редко обходится дороже 500 долларов.
Автомобили высокого класса могут иметь более 200 датчиков, в зависимости от количества присутствующих функций безопасности, удобства и производительности. К ним относятся датчики, фиксирующие давление в шинах, расстояние автомобиля до соседних препятствий, наличие пассажиров на сиденье и многое другое.
Помните:если на приборной панели загорается сигнальная лампа, это значит, что датчик обнаружил что-то необычное. Не знаете, что означают различные индикаторы приборной панели? Ознакомьтесь с нашим руководством, в котором рассказывается, как выглядит и что означает каждый символ.
