Зазор подшипника двигателя:его решающая роль и методы точного измерения

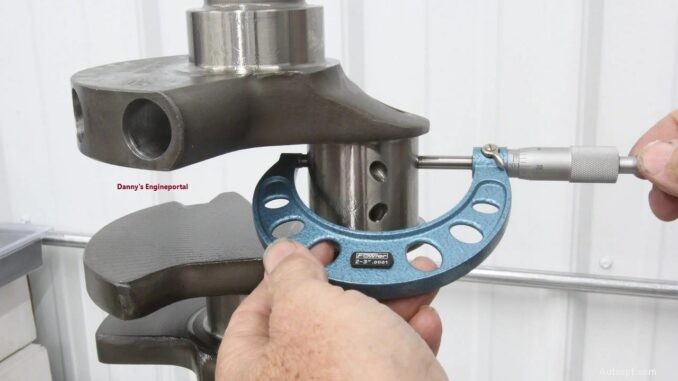

измерение шатунной шейки коленчатого вала

Зазор в подшипниках двигателя является одним из наиболее важных факторов правильной смазки двигателя и его долговечности.

Если зазор между коленчатым валом и подшипниками слишком мал или слишком свободен, это может привести к низкому давлению масла, чрезмерному износу, перегреву и, в конечном итоге, выходу двигателя из строя.

Поддержание правильного масляного зазора обеспечивает стабильную масляную пленку между движущимися частями, предотвращая контакт металла с металлом и обеспечивая плавную работу двигателя.

Зазор подшипников двигателя важнее, чем думает большинство людей. Начнем с основ.

Правильный зазор в подшипниках двигателя также играет важную роль в поддержании давления масла и общей эффективности смазки.

Зазор подшипника двигателя — это небольшой зазор между шейкой коленчатого вала и поверхностью подшипника.

Этот зазор позволяет моторному маслу течь между двумя поверхностями и образовывать защитную пленку. Эта масляная пленка поддерживает нагрузку вращающегося коленчатого вала и предотвращает прямой контакт между металлическими деталями.

Без надлежащего зазора эта масляная пленка не может сформироваться правильно, что приводит к быстрому износу и повреждению.

Почему важен зазор в подшипниках двигателя

Правильный зазор подшипника напрямую влияет на:

• Давление масла
• Поток нефти
• Теплопередача
• Уровни трения
• Срок службы двигателя

Если разрешения верны:

• Давление масла остается стабильным.
• Подшипники остаются хорошо смазанными.
• Тепло эффективно отводится.
• Компоненты двигателя служат дольше.

Если зазоры неправильны, смазка выходит из строя и быстро может произойти повреждение.

Признаки неправильного зазора подшипника

Неправильный зазор подшипника часто проявляется как распространенная проблема с двигателем:

• Низкое давление масла
• Стуки или постукивания двигателя.
• Чрезмерная вибрация двигателя.
• Перегрев компонентов.
• Металлические частицы в моторном масле.
• Преждевременный износ двигателя.

Многие из этих симптомов часто ошибочно принимают за проблемы с зажиганием или топливом, что может привести к неправильному диагнозу, если не принять во внимание систему смазки.

Общее правило очистки масла

Обычно используемые рекомендации:

• Зазор 0,001 дюйма на дюйм диаметра шейки

Пример:

• 2,00-дюймовая шейка коленчатого вала =0,002-дюймовый зазор подшипника

Это правило является отправной точкой, но фактическое разрешение зависит от нескольких факторов.

Факторы, влияющие на зазор подшипника

Уменьшенный зазор в подшипниках

• Меньшие шейки коленчатого вала.
• Масла низкой вязкости (0W-20, 5W-20)
• Гладкая поверхность.
• Точная обработка двигателя
• Более высокие рабочие температуры

Уменьшенный зазор подшипника

• Большие журналы
• Масла с более высокой вязкостью.
• Более грубая обработка поверхности.
• Незначительное смещение компонентов двигателя.
• Повышенные требования к потоку масла.

Важно:
Поток масла быстро увеличивается по мере увеличения зазора. Даже небольшое изменение может существенно повлиять на давление масла и эффективность смазки.

Аспекты потока и давления масла

По мере увеличения зазора подшипника из подшипника выходит больше масла.

Если масляный насос не может подавать достаточный объем для поддержания давления, давление масла падает и смазки становится недостаточно.

Вот почему правильный зазор подшипника имеет решающее значение для поддержания стабильной масляной системы.

Современные двигатели и масляные зазоры

Современные движки разработаны с использованием:

• Уменьшение зазоров в подшипниках.
• Масла низкой вязкости (0W-20, 5W-20)

Эти комбинации помогают:

• Уменьшить трение.
• Повысить экономию топлива.
• Повышение производительности при холодном запуске.

Однако для более старых двигателей или более производительных моделей могут потребоваться другие зазоры и типы масла для обеспечения надлежащей смазки.

Чрезмерное разрушение подшипника

Изображение, показывающее разрушение подшипника

Что происходит

Чрезмерное разрушение подшипника происходит, когда подшипник слишком плотно вставлен в корпус, что приводит к его деформации внутрь.

Распространенные причины

• Подпиливание крышек подшипников
• Чрезмерное затягивание крепежных элементов.
• Неправильная толщина прокладки.

Результат

Эта деформация создает неравномерное давление на поверхность подшипника, что приводит к преждевременному износу и возможному выходу из строя.

Недостаточное разрушение подшипника

Грязь между подшипником и корпусом

Что происходит

При недостаточном давлении подшипник расшатывается в корпусе.

Распространенные причины

• Грязь или мусор во время установки.
• Неправильный крутящий момент.
• Изношенное или слишком большое отверстие корпуса.

Результат

Ослабленный подшипник снижает теплопередачу и допускает движение, что приводит к перегреву и повреждению.

Как измерить зазор подшипника (метод Plastigage)

Plastigage — простой и эффективный способ измерения зазора подшипника.

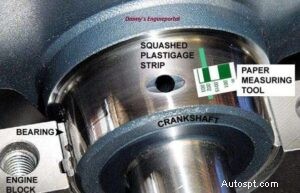

Использование Plastigage для проверки зазора коренного подшипника

Шаги:

1. Снимите крышку подшипника и очистите поверхности от масла.
2. Нанесите полоску Plastigage на шейку коленчатого вала.
3. Установите крышку подшипника на место и затяните в соответствии со спецификацией.
4. Снова снимите крышку
5. Сравните расплющенный Plastigage со шкалой на упаковке.

Это измерение показывает, соответствует ли зазор техническим характеристикам.

Повторите процедуру для всех подшипников, чтобы обеспечить стабильные результаты.

Краткая информация

Зазор подшипника двигателя – это не просто измерение. Это ключевая часть того, как масляная система защищает ваш двигатель.

Если масляную пленку невозможно сохранить, произойдет контакт металла с металлом, что приведет к быстрому износу и выходу из строя.

Обеспечение надлежащего зазора подшипника помогает поддерживать:

• Стабильное давление масла
• Эффективная смазка.
• Долгий срок службы двигателя.
